Der Raumentfeuchter Comedes LTR 600 ist eigentlich ein gutes und zuverlässiges Gerät. Allerdings hatte ich in den letzten 3 Jahren bereits verschiedene Defekte. Der erste war ein defekter Betriebskondensator des Kompressors. Dieser wurde bereits zweimal ersetzt. Beim nächsten mal werde ich davon einen Bericht erstellen.

Diesmal soll es allerdings um die Anzeigeeinheit gehen.

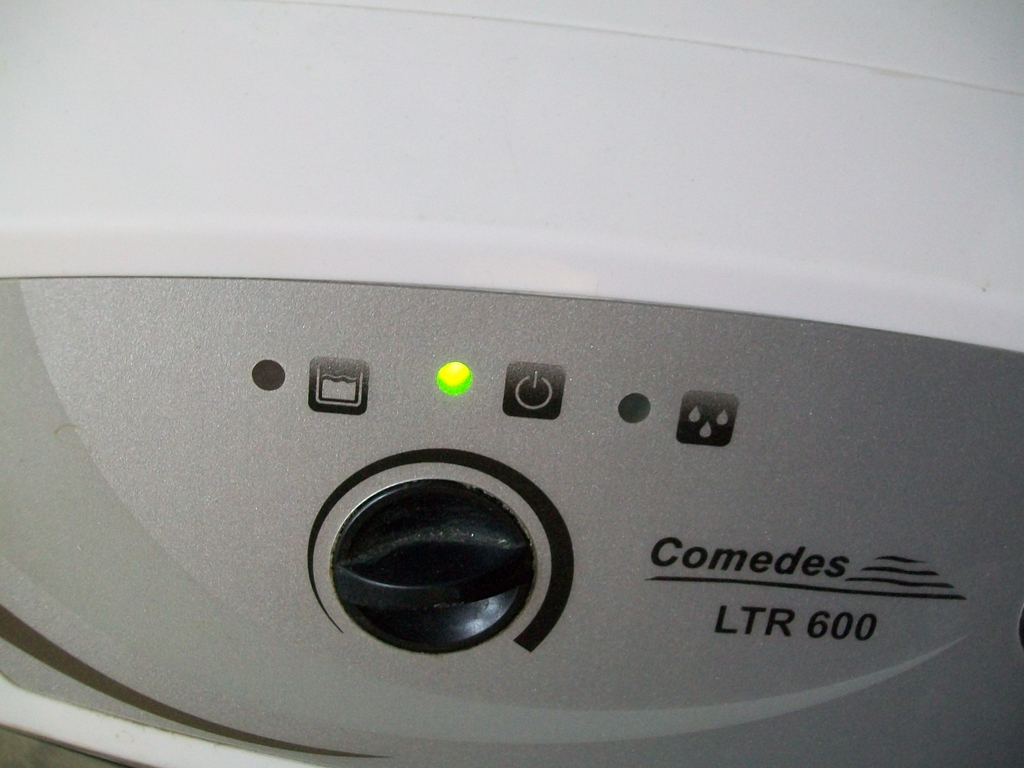

Das Gerät verfügt über drei Leuchtdioden. Die rote zeigt einen vollen Wassertank an. Die mittlere grüne leuchtet wenn das Gerät arbeitet. Als letztes bleibt noch die rechte grüne LED. Diese leuchtet wenn das Gerät abtaut. Das war bei mir wegen dauernder Zimmertemperatur aber noch nie der Fall.

Wie äussert sich der Fehler? Nun ja, die Leuchtdioden leuchten einfach nicht obwohl das Gerät an sich einwandfrei funktioniert. Das ist in der Regel kein Beinbruch. Dumm ist nur das man nun nicht weiß ob das Gerät einfach so in den Ruhemodus gegangen ist oder ob der Wassertank nun voll ist und das Gerät deshalb abgeschaltet hat.

An die entsprechende Platine zu kommen ist relativ einfach.

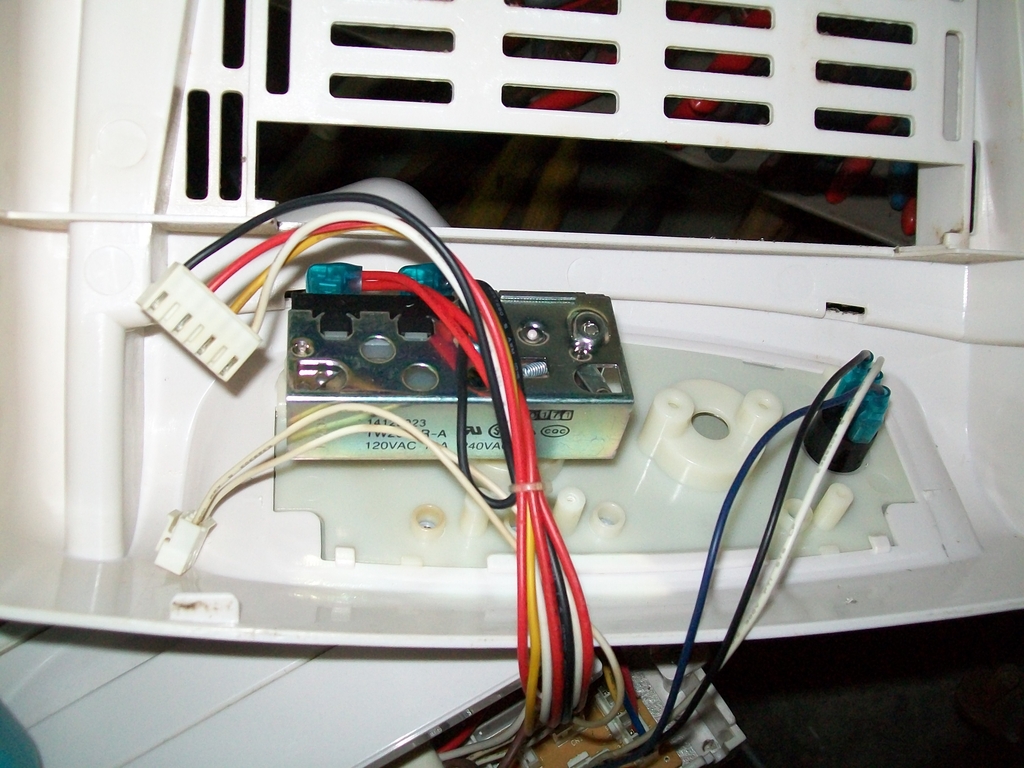

Zuerst wird der Wassertank entfernt. Sie sehen dann an beiden Seiten unter der Bedieneinheit zwei Schrauben. Nach entfernen derselben kann man die Bedieneinheit nach oben klappen und entnehmen.

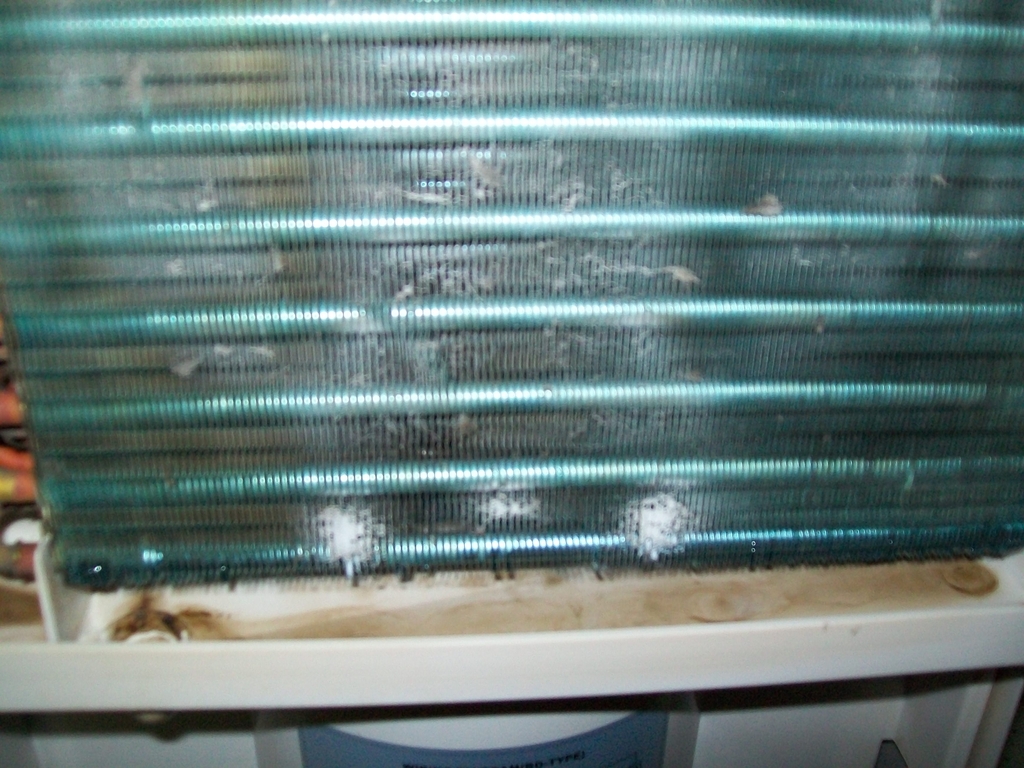

Wie ich übrigens feststellen musste, war ich wohl an diesem Fehler nicht ganz unschuldig. Ich betreibe das Gerät in meinem Bastelkeller. Irgendwann musste ich einmal mit Sprühlack arbeiten. Dabei hatte ich aber nicht bedacht das der Comedes lief. Dieser hat dann auch genau das gemacht wofür er gedacht ist: Luftaustausch! Dabei wurde der feine Sprühnebel angesaugt und hat mir nicht nur den Filter, sondern auch gleich die Kühlrippen versaut.

Der Filter war mit dem Farbnebel komplett dicht. Also erst einmal diese beiden Teile gereinigt. Den Filter kann man ganz einfach über dem Waschbecken reinigen. Die Kühlrippen habe ich mit einem in Aceton getunktem Pinsel wieder sauber bekommen.

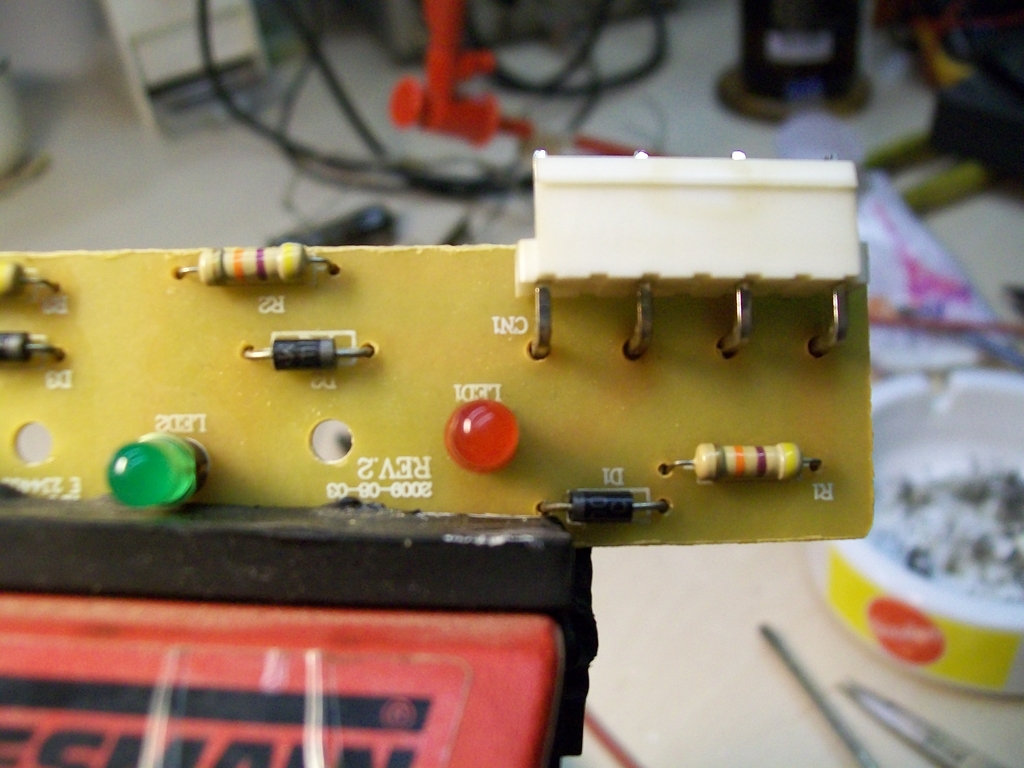

Die Platine mit den drei LED´s ist ebenfalls einfach auszubauen. Es müssen lediglich die zwei sichtbaren Schrauben entfernt werden. Danach noch die zwei Stecker abziehen. Diese sind mit einer Klammer gesichert. Also einfach Klammer drücken und nach hinten abziehen.


Auf der Platine sind ja nur ein paar Bauteile, von daher war die Fehlerermittlung einfach. Mit einem Multimeter einfach alle Bauteile geprüft und als Ergebnis zwei defekte Widerstände erhalten.

In meinem Fall waren R1 und R2 defekt. Nach dem ersetzen der beiden funktioniert die Anzeige wieder. Bleibt nur noch der Zusammenbau.
